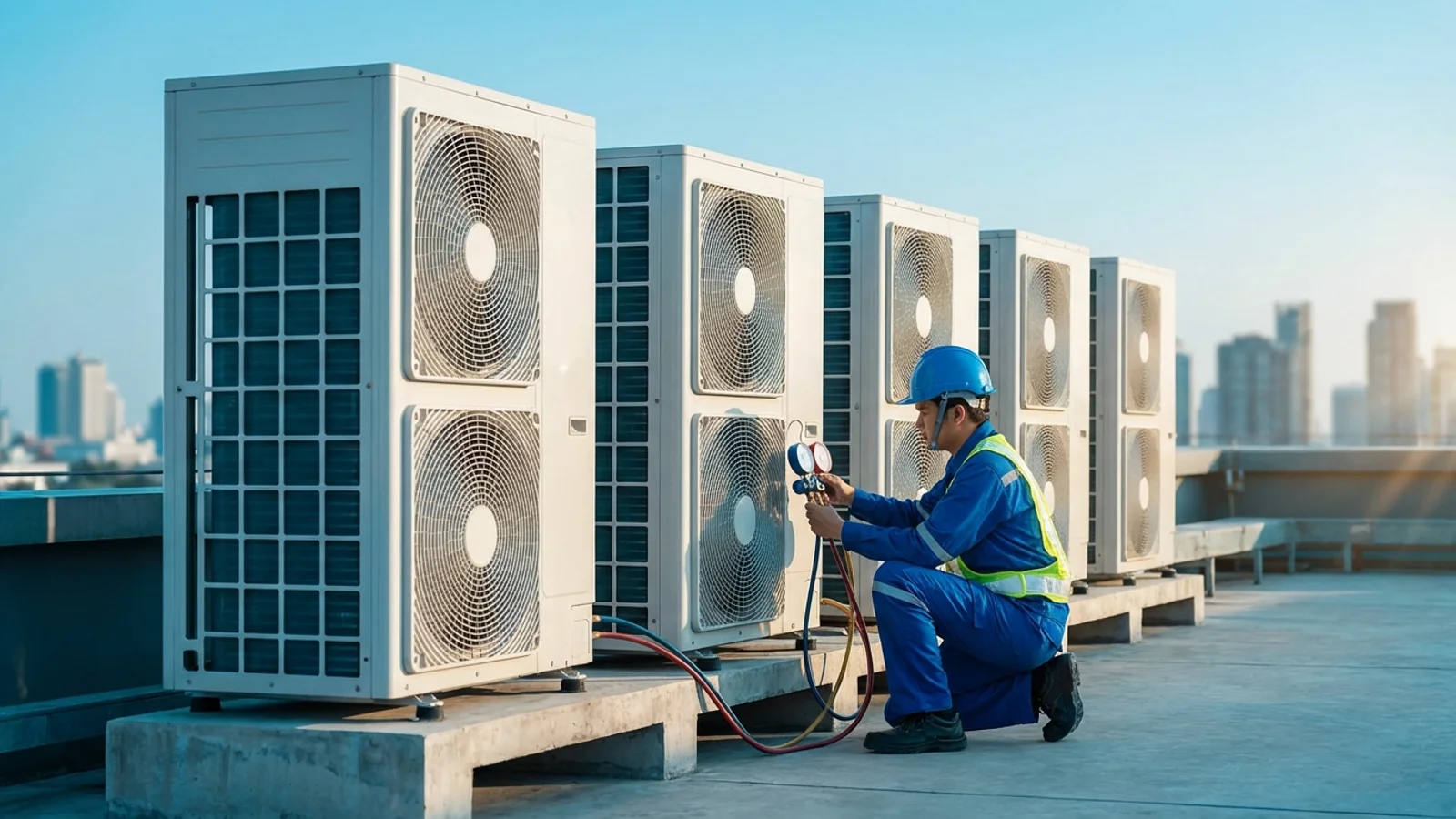

VRF/VRV 多聯式空調系統維護保養完整指南
從日常點檢到故障排除

VRF/VRV 變頻多聯式空調系統以其模組化設計與卓越的部分負載效率，已成為台灣商用建築空調的主流選擇。然而，VRF 系統的維護複雜度遠高於傳統分離式空調——冷媒配管遍布整棟建築、電子控制元件數量龐大、且各品牌的故障診斷邏輯各異。根據 ASHRAE 的研究數據，缺乏系統化維護的商用空調設備，其能效每年平均衰減 5-7%^[1]。以一套 30 HP 的 VRF 系統為例，若不進行專業維護，五年後的年度電費可能比正常維護的系統多出 15-25 萬元。本文將從工程實務的角度，系統性地解析 VRF/VRV 系統的維護保養架構，涵蓋日常點檢、季節性保養、冷媒管理、故障排除與生命週期成本管理，為設施管理者與維護工程師提供一份可直接應用的完整指南。

一、VRF/VRV 系統維護的重要性

VRF 系統與傳統冰水主機系統在維護邏輯上有本質差異。冰水主機系統的核心設備集中於機房，維護作業相對集中；而 VRF 系統的冷媒配管從室外機延伸至每一台室內機，配管總長度動輒數百公尺，任何一個接頭、一段配管的問題都可能影響整體系統的運轉^[2]。

維護不當的常見後果

VRF 系統若缺乏專業維護，將面臨以下工程風險：

• 能效急劇衰減：室外機散熱鰭片積塵會使冷凝溫度上升，每上升 1°C，壓縮機功耗增加約 2-3%。室內機濾網堵塞則導致蒸發溫度下降，進一步降低系統 COP
• 冷媒洩漏風險：VRF 系統的冷媒充填量大（一套 30 HP 系統的冷媒量可達 15-25 kg），且配管接頭數量眾多，擴管接頭的密封老化是最常見的洩漏源。冷媒洩漏不僅影響冷房能力，更涉及環境法規與安全風險^[3]
• 壓縮機損壞：潤滑油劣化、回油不良或冷媒充填量不足，都可能導致壓縮機內部磨損甚至卡死，維修費用動輒 10-30 萬元
• 控制系統故障：室外機控制板上的電容器在高溫環境中加速老化，是 VRF 系統最常見的電子零件故障

預防性維護 vs. 被動式維護

ASHRAE Standard 180-2018《Standard Practice for Inspection and Maintenance of Commercial Building HVAC Systems》明確指出，商業建築空調系統應採行預防性維護策略，而非等到故障發生才進行維修^[1]。對於 VRF 系統而言，預防性維護的經濟效益尤為顯著——Pacific Northwest National Laboratory（PNNL）的研究報告指出，VRF 系統在良好維護條件下的使用壽命可達 15-20 年，而維護不當的系統可能在 8-10 年就面臨大規模更換^[4]。

二、日常點檢項目清單

日常點檢是 VRF 系統維護的基礎，目的在於及早發現異常徵兆，防止小問題演變為大故障。以下依設備分類，列出各項點檢項目與建議頻率^[2]。

室外機點檢項目

室內機點檢項目

冷媒配管點檢項目

• 配管保溫：每月目視巡檢全線保溫材完整性，特別注意穿牆處、吊架處與分歧管附近的保溫材是否破損或脫落，破損處應立即修補以避免結露與能量損失
• 配管支撐：每季檢查吊架與支撐是否鬆動，確認配管無異常振動。配管振動可能導致擴管接頭鬆脫，是冷媒洩漏的常見原因
• 分歧管外觀：每季檢查分歧管（Y 型管或分歧選擇器）的銅管焊接處是否有油漬痕跡，油漬是冷媒微量洩漏的早期徵兆

控制系統點檢項目

• 中央控制器：每月確認中央控制器與所有室內外機的通訊狀態正常，檢查是否有通訊異常的警報紀錄
• 感測器校驗：每半年以標準溫度計比對各室內機的回風溫度感測器讀值，偏差超過 ±1°C 者應更換^[5]
• 電子膨脹閥（EEV）：每半年透過維護軟體檢查各室內機 EEV 的開度趨勢，開度異常偏大可能暗示冷媒不足，開度異常偏小則可能暗示蒸發器堵塞
• 通訊線路：每年檢查室內外機之間的通訊線路端子是否鬆動或氧化，特別是室外環境暴露的端子箱

三、季節性保養作業

台灣的亞熱帶氣候使得 VRF 系統幾乎全年運轉於冷房模式，但在冷房負載的高峰季（夏季）前後，仍應安排針對性的季節性保養作業，確保系統在最嚴苛的運轉條件下仍能維持設計效能^[6]。

夏季前保養（建議於 3-4 月執行）

夏季是 VRF 系統的滿載季節，外氣溫度頻繁超過 35°C，室外機的散熱能力成為系統效能的瓶頸。夏季前保養的核心目標是確保散熱系統的最佳狀態：

• 室外機散熱鰭片深度清洗：以專用鰭片清洗劑與低壓水柱由內向外沖洗，徹底清除積塵、棉絮與有機物。清洗後冷凝溫度通常可降低 2-5°C，直接提升系統能效 4-10%^[2]
• 冷媒系統全面檢測：量測系統高低壓壓力、過冷度與過熱度，確認冷媒充填量正常。R-410A 系統的過冷度應在 5-8°C、過熱度應在 3-8°C 範圍內。偏離此範圍需進行冷媒量調整或洩漏檢查
• 壓縮機油分析：對運轉超過 5 年的系統，建議進行壓縮機油取樣分析，檢測油的酸值（TAN）、含水量與金屬微粒。酸值超過 0.1 mgKOH/g 時，油質已開始劣化，應安排更換^[5]
• 電氣系統檢查：以紅外線熱像儀掃描室外機端子台、接觸器與配電盤，偵測異常過熱點。鬆動的電氣接點在高負載時可能引發火災
• 排水系統清洗：以高壓氣槍或專用排水管清潔劑疏通所有室內機的排水管路，預防夏季高濕度運轉時的排水堵塞與漏水

冬季前保養（建議於 10-11 月執行）

雖然台灣冬季的冷房需求降低，但並非所有區域都會停機——伺服器機房、電信機房等全年冷房空間仍持續運轉。冬季前保養的重點在於：

• 室內機蒸發器深度清洗：利用冷房需求較低的季節進行蒸發器鰭片的化學清洗，去除一整個夏季累積的塵垢與微生物。此項作業需將室內機面板拆除，以專用蒸發器清洗劑噴塗後靜置 15-30 分鐘再以清水沖洗
• 室內機風扇與接水盤消毒：以含氯消毒劑或專用空調消毒劑處理風扇葉片與接水盤，抑制黴菌與細菌滋生，改善出風空氣品質
• 控制系統軟體更新：確認中央控制器與室外機控制板的韌體版本，必要時進行原廠軟體更新，修復已知的控制邏輯瑕疵
• 暖房功能測試：對配備暖房功能的熱泵型或熱回收型系統，進行四路閥切換測試與暖房運轉確認，確保冬季暖房需求時可正常啟動

四、冷媒洩漏檢測與處理

冷媒洩漏是 VRF 系統最嚴重的維護議題之一。冷媒不僅是系統運轉的工作流體，更是受環境法規管制的溫室氣體——R-410A 的 GWP（全球暖化潛勢）高達 2,088，意即每公斤 R-410A 洩漏至大氣的溫室效應相當於超過 2 噸的 CO₂^[3]。台灣環境部依據《溫室氣體減量及管理法》，已逐步將 HFC 冷媒納入申報與管理範疇^[7]。

洩漏徵兆辨識

冷媒洩漏的早期徵兆往往不明顯，需依賴維護人員的專業判斷與系統數據的趨勢分析：

• 冷房能力逐漸下降：使用者反映室溫無法達到設定溫度，但系統無故障碼顯示。此時應比對室外機的高壓/低壓壓力值與歷史紀錄
• 壓縮機電流異常：冷媒不足時，壓縮機吸氣壓力降低，電流會隨之下降；但若冷媒嚴重不足導致壓縮機過熱保護反覆啟動，電流會呈現間歇性跳動
• 過熱度異常偏高：蒸發器出口的過熱度持續超過 10°C，是冷媒不足的典型特徵
• 配管接頭油漬：冷媒洩漏時會攜帶壓縮機潤滑油，在洩漏點附近形成油漬。定期巡檢配管焊接處與擴管接頭是否有油漬，是最直觀的洩漏偵測方法

專業檢漏方法

確認冷媒洩漏後，需以專業方法定位洩漏點^[5]：

• 電子冷媒偵測器：使用靈敏度達 3 g/year 以上的半導體式或紅外線式冷媒偵測器，沿配管接頭、焊接點逐一掃描。此法適用於洩漏量較大且可接近管路的情境
• 氮氣加壓保壓測試：將系統冷媒回收後，以乾燥氮氣加壓至 2.8-3.0 MPa（R-410A 系統），靜置 24 小時觀察壓力變化。壓力降超過 0.05 MPa 即判定有洩漏。此法可偵測極微量的洩漏，是最可靠的檢漏方法
• 紫外線螢光檢漏法：將螢光染劑注入冷媒系統運轉 48 小時後，以紫外線燈掃描管路，洩漏點會顯現螢光。此法適用於難以接近的隱蔽配管段
• 肥皂水法：在可疑的接頭處塗抹肥皂水，觀察是否產生氣泡。此法簡單但僅適用於洩漏量較大且接頭可及的情境

洩漏修復與冷媒充填

洩漏點修復後，冷媒的回收、抽真空與充填必須遵循嚴格的作業程序。依據 Daikin 與 Mitsubishi Electric 的技術手冊^[5][6]：

• 洩漏修復後須以氮氣加壓進行二次保壓測試，確認修復有效
• 以真空泵將系統抽真空至 -0.1 MPa 以下，靜置 1 小時確認真空度無回升，方可充填冷媒
• 冷媒充填量依原廠計算公式決定，包含出廠預充填量與現場追加量（依液管管徑與長度計算）
• 充填完成後，量測系統的過冷度、過熱度與壓縮機電流，確認系統參數在正常範圍內
• 依法規要求，記錄冷媒充填量、冷媒種類與日期，建立冷媒管理台帳

發現 VRF 系統冷房能力下降或疑似冷媒洩漏？與我們的技師團隊聯繫，安排專業的冷媒系統檢測與洩漏定位服務。

五、常見故障碼與排除方法

VRF 系統的自動診斷功能是其維護的重要輔助工具。當系統偵測到異常狀態時，會透過室內機線控器或中央控制器顯示故障碼，協助維護人員快速判斷故障類型與位置。以下整理 Daikin、Mitsubishi Electric 與 Hitachi 三大品牌的常見故障碼及其排除方法^[5][6][8]。

E 系列錯誤碼（室內機端常見）

F/U/L 系列錯誤碼（室外機端常見）

故障排除的系統化流程

面對 VRF 系統的故障碼，維護人員應遵循以下系統化的排除流程：

1. 記錄故障資訊：記錄故障碼、發生時間、故障機組編號、當時的環境溫度與系統運轉模式
2. 查詢故障碼含義：依據各品牌的技術手冊查詢故障碼的具體含義與可能原因。注意同一故障碼在不同品牌間的定義可能不同
3. 基本檢查：先排除最常見且最簡單的原因——電源是否正常、濾網是否堵塞、排水是否暢通
4. 數據分析：透過維護軟體或中央控制器讀取系統運轉數據（壓力、溫度、電流、EEV 開度），與正常運轉值比對
5. 專業檢修：涉及壓縮機、變頻板、冷媒迴路的故障，須由持有冷凍空調技術士證照的人員執行檢修
6. 維修紀錄：完成維修後，詳細記錄故障原因、更換零件、維修費用與系統恢復後的運轉參數，建立設備維修履歷

六、維護合約與生命週期成本管理

VRF 系統的維護不僅是技術議題，更是經濟決策。一套合理的維護合約與生命週期成本管理策略，能在設備壽命期間最大化投資報酬率^[1]。

維護合約的關鍵條款

委外 VRF 維護合約的品質差異極大。以下是評估合約時應關注的關鍵條款：

生命週期成本（LCC）分析

VRF 系統的生命週期成本包含初始投資、年度能耗、維護費用與殘值四大要素。以一套典型的商辦 VRF 系統（總容量 60 HP，約 168 kW）為例，其 20 年生命週期成本的大致分布為^[4]：

• 初始投資（設備+安裝）：約佔 LCC 的 25-35%
• 年度能耗：約佔 LCC 的 45-55%，是最大的成本項目
• 維護費用：約佔 LCC 的 10-15%
• 大修/零件更換：約佔 LCC 的 5-10%

從 LCC 的角度來看，維護費用雖僅佔總成本的 10-15%，但其對能耗成本的影響極為顯著——良好的維護可使系統能效維持在設計值的 90-95%，而缺乏維護的系統在 10 年後能效可能僅剩設計值的 70-80%，等於每年多支出 15-25% 的電費。因此，維護的投資報酬率實際上遠高於其帳面佔比所暗示的。

設備更新決策時機

當 VRF 系統出現以下狀況時，應啟動設備更新的評估^[4]：

• 年度維修費用超過設備重置成本的 15% 以上
• 壓縮機已更換超過 2 次
• 冷媒年補充量超過系統總充填量的 20%（暗示系統性洩漏）
• 系統使用的冷媒（如 R-22）已停產或即將受法規限制^[7]
• 能效表現持續劣化，且清洗保養後無法有效恢復
• 原廠已停止該機型的備品供應

設備更新評估應採用淨現值（NPV）法或年金化成本法，將新系統的節能效益、維護成本降低與殘值一併納入計算，以做出最具經濟理性的決策。

結語

VRF/VRV 多聯式空調系統的維護保養，絕非僅是「換濾網、洗散熱器」的例行公事，而是一套涵蓋機械、電氣、冷媒、控制等多領域的系統化工程管理。從本文的六個面向可以清楚看到：維護不當的代價不僅是舒適性的下降，更是能效衰減、設備壽命縮短與生命週期成本急遽攀升的連鎖反應。日常點檢建立第一道防線，季節性保養確保系統在尖峰負載期的最佳狀態，冷媒管理回應環境法規與安全的雙重要求，故障碼的系統化解讀加速維修效率，而維護合約與 LCC 分析則將技術決策提升至經營策略的層次。唯有以專業、系統且持續的態度對待 VRF 系統的每一個維護環節，才能真正實現這套精密空調系統的設計初衷——高效、節能、長壽。
