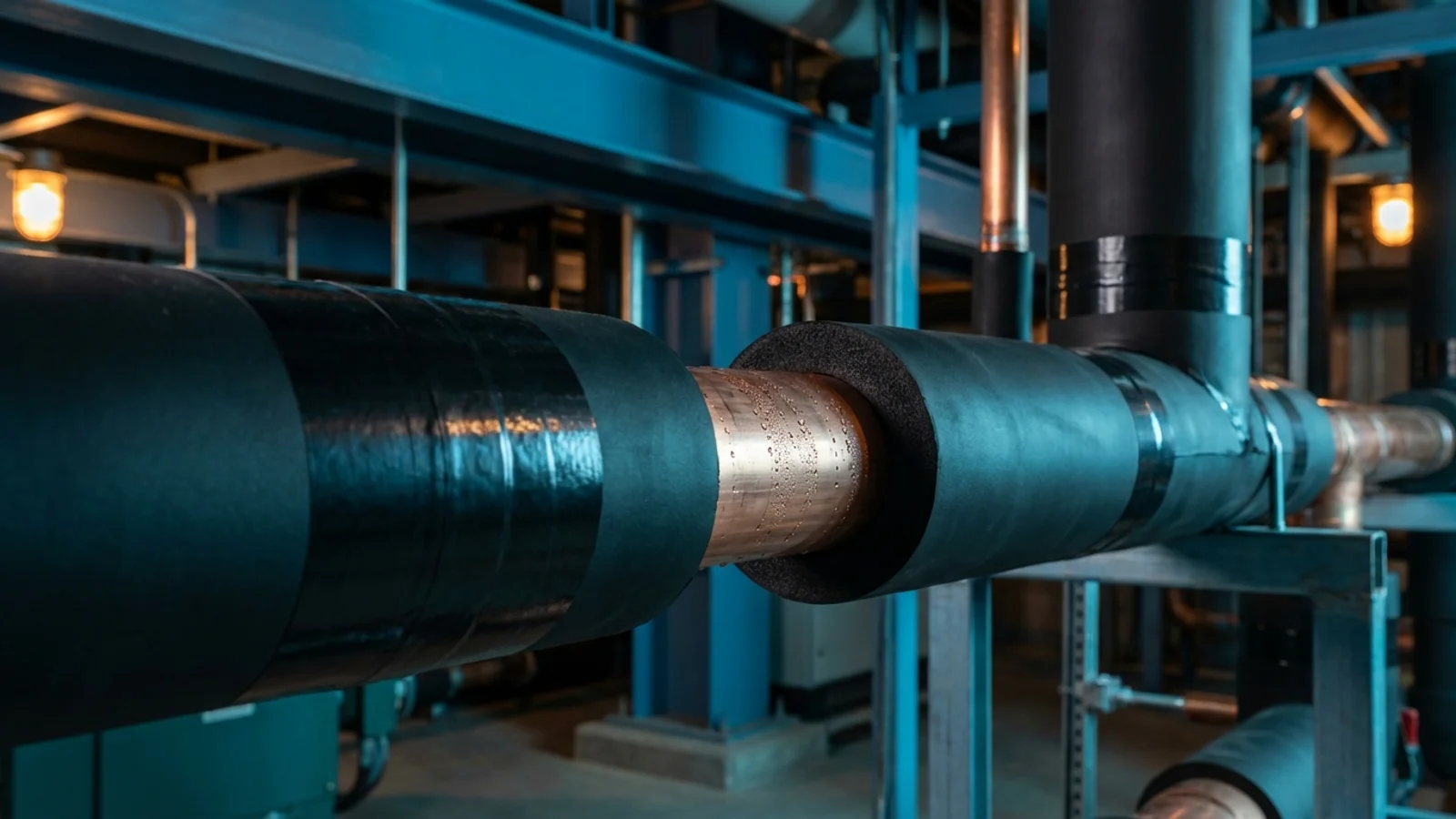

管路保溫是空調工程中最容易被低估的設計環節。一套百萬元級的冰水主機可以產生高效的冷能，但若管路保溫設計不當或施工品質不佳，冷量在輸送過程中的損失可達 10% 至 20%，不僅直接增加主機的運轉能耗，更會在管壁與天花板內造成大面積結露，導致裝修受損、黴菌滋生與室內空氣品質惡化。在台灣高溫高濕的亞熱帶氣候下，管路保溫的設計挑戰尤為嚴峻——夏季露點溫度高達 28°C 至 30°C，而冰水供水溫度僅 7°C，管內外溫差超過 25°C，對保溫材料的隔熱性能與防潮完整性提出了極高的要求。本文從工程實務角度，系統性地解析空調管路保溫設計的關鍵技術。
一、管路保溫的功能與設計目標
空調管路保溫並非僅是「包一層泡棉」這般簡單的施工作業，而是一項涉及熱力學、材料科學與施工工藝的系統性工程。根據 ASHRAE Handbook—HVAC Systems and Equipment[1]，管路保溫設計需同時滿足以下四項核心功能。
減少熱量傳遞與節約能源
保溫層的首要功能是減緩管內流體與外界環境之間的熱量交換。對於冰水管路（供水 7°C、回水 12°C），保溫層防止環境熱量侵入管內，減少冷量損失；對於熱水管路（供水 45°C 至 60°C），保溫層則防止管內熱量散失至環境。以一套 500 冷凍噸的冰水系統為例，冰水主管總長度約 200 m，若未施作保溫，每小時的冷量損失可達系統總冷凍能力的 8% 至 12%。即使是保溫施工品質良好的系統，管路冷量損失仍約佔 2% 至 4%[2]，顯見保溫設計的優化空間直接關聯於系統的能源效率。
防止管壁結露
結露是冰水管路保溫設計的核心挑戰。當管壁或保溫層外表面的溫度低於周圍空氣的露點溫度時，空氣中的水蒸氣會在該表面凝結成水滴。在台灣夏季典型的室內條件下（室溫 26°C、相對濕度 60%、露點溫度約 17.6°C），未保溫的冰水管路（管壁溫度接近 7°C）將發生嚴重結露，管壁持續「冒汗」的水珠會滴落至天花板面板、電氣線路與辦公設備上，造成裝修損壞、電氣安全隱患與黴菌滋生。因此，保溫層的厚度必須足以使外表面溫度高於環境露點溫度，這是冰水管路保溫設計的最低門檻。
人員安全防護
對於熱水管路（特別是 60°C 以上的高溫熱水或蒸汽管路），保溫層可將外表面溫度降至安全接觸範圍（一般要求不超過 60°C），防止人員意外燙傷。ASTM C1055[3] 提供了管路外表面溫度與人員燙傷風險的評估方法，該標準建議在人員可能接觸的管路區域，外表面溫度不應超過 49°C（120°F）以避免瞬間接觸燙傷。
噪音與振動控制
保溫材料同時具有吸音與減振的輔助功能。橡膠發泡與玻璃棉等材料可以降低管內水流噪音透過管壁傳遞至室內空間的程度，對於噪音敏感場所（如醫院病房、錄音室、圖書館閱覽室）具有實質的工程價值。在部分對噪音要求嚴格的設計案中，保溫材料的聲學特性甚至成為選型的考量因素之一。
二、保溫材料比較：橡膠發泡、玻璃棉、PIR 與酚醛泡沫
保溫材料的選擇是管路保溫設計的首要決策，它將影響後續的厚度計算、防潮設計、施工方式與工程造價。以下針對空調系統中最常用的四類保溫材料進行系統性比較。
橡膠發泡保溫材料（Elastomeric Foam）
橡膠發泡材料（如 Armaflex、K-Flex 等品牌）是空調冰水管路保溫的主流選擇。其以合成橡膠（NBR/PVC 共混物）為基材，透過發泡製程形成均勻的閉孔結構。閉孔率高達 92% 以上的微細氣泡結構，使其同時具備低熱傳導係數（k 值約 0.034 至 0.038 W/m·K，在 0°C 條件下）與極低的水蒸氣透過率（WVT，μ 值約 7,000 至 10,000）[4]。閉孔結構意味著材料本身即是防潮層，無需額外加裝鋁箔或塑膠膜，大幅簡化了施工工序。橡膠發泡材料的使用溫度範圍為 -50°C 至 105°C，完全涵蓋空調冰水與一般熱水管路的應用範圍。其柔軟可撓的特性使施工人員能輕鬆包覆彎頭、三通等不規則管件，搭配專用膠水進行接縫黏合即可完成密封。缺點是材料成本較高，且長期暴露於紫外線下會加速老化降解，室外應用需加裝保護外殼。
玻璃棉保溫材料（Glass Wool / Fiberglass）
玻璃棉是由熔融玻璃纖維經離心法或火焰法製成的纖維狀保溫材料，依據 ASTM C547[5] 規範製造。其熱傳導係數極低（k 值約 0.032 至 0.040 W/m·K，依密度而異），耐溫範圍寬廣（可達 450°C），且材料成本為所有保溫材料中最低者。玻璃棉管殼（Pipe Section）為預成型半圓殼體，可快速套裝於直管段。然而，玻璃棉的開孔纖維結構使其極易吸收水分——一旦吸濕，其熱傳導係數將急劇上升（含水量每增加 1%，k 值約增加 3% 至 5%），保溫性能嚴重劣化。因此，玻璃棉用於冰水管路等冷管保溫時，必須在外層加裝完整的防潮層（Vapor Retarder），通常為鋁箔複合貼面或聚乙烯膜，且防潮層的接縫需以壓敏膠帶（PSA Tape）密封[1]。任何防潮層的破損或接縫脫開，都將導致水蒸氣滲入纖維層內凝結，形成難以補救的保溫失效。實務經驗顯示，玻璃棉用於冷管保溫的長期可靠度不及閉孔橡膠發泡材料，在台灣的高濕環境中尤為明顯。
聚異氰脲酸酯泡沫（PIR / Polyisocyanurate）
PIR 泡沫是聚氨酯（PU）的改良型產品，透過提高異氰脲酸酯指數改善了耐燃性與尺寸穩定性。PIR 管殼的熱傳導係數是所有常用保溫材料中最低者（k 值約 0.022 至 0.026 W/m·K），這意味著在相同的隔熱效果下，PIR 的保溫厚度可比橡膠發泡減少 30% 至 40%，對於管道間空間受限的場合具有顯著優勢。PIR 管殼通常預貼鋁箔貼面作為防潮層與保護層，接縫以鋁箔膠帶密封。其使用溫度範圍為 -180°C 至 120°C，適用範圍涵蓋低溫冷媒管路至一般熱水管路。缺點是 PIR 為硬質泡沫，無法彎曲適應曲面，彎頭與不規則管件處需以現場裁切拼接或改用橡膠發泡材料過渡[6]。此外，PIR 泡沫在長期使用中可能因發泡劑逐漸擴散而導致 k 值略有上升（老化效應），設計時應以老化後的 k 值進行計算。
酚醛泡沫（Phenolic Foam / PF）
酚醛泡沫是以酚醛樹脂為基材的閉孔硬質泡沫，具備出色的防火性能（離火自熄、低煙低毒、燃燒時不產生熔滴），在防火要求嚴格的場所（如醫院、地下室機房、逃生通道）具有應用價值。其熱傳導係數約 0.020 至 0.025 W/m·K，與 PIR 相當。酚醛泡沫的主要缺點是脆性較大、機械強度較低，施工過程中容易破裂；此外，酚醛泡沫在潮濕環境中可能釋出微量酸性物質，對碳鋼管壁產生腐蝕風險，因此管壁與酚醛泡沫之間需加裝防腐蝕隔離層[6]。在台灣市場的應用比例較低，主要用於特定防火等級要求的工程。
保溫材料關鍵參數比較表
以下彙整四類保溫材料在空調工程應用中的關鍵性能參數：
| 性能指標 | 橡膠發泡 | 玻璃棉 | PIR 泡沫 | 酚醛泡沫 |
|---|---|---|---|---|
| k 值 (W/m·K, 0°C) | 0.034 ~ 0.038 | 0.032 ~ 0.040 | 0.022 ~ 0.026 | 0.020 ~ 0.025 |
| 使用溫度範圍 | -50°C ~ +105°C | -40°C ~ +450°C | -180°C ~ +120°C | -180°C ~ +150°C |
| 孔隙結構 | 閉孔 (> 92%) | 開孔纖維 | 閉孔 (> 90%) | 閉孔 (> 95%) |
| 防火等級 | Class 1 (ASTM E84) | 不燃 (A 級) | Class 1 | 優異 (低煙低毒) |
| 是否需外加防潮層 | 不需 | 必須 | 接縫處需密封 | 接縫處需密封 |
| 吸水率 (V/V%) | < 1% | 10 ~ 15% | 1 ~ 3% | 1 ~ 5% |
| 施工性 | 優（柔軟可撓） | 中（管殼預成型） | 中（硬質需裁切） | 差（脆性大） |
| 相對材料成本 | 中高 | 低 | 高 | 高 |
| 主要適用場景 | 冰水管、冷凝水管 | 蒸汽管、熱水管 | 低溫管、空間受限 | 防火要求嚴格場所 |
綜合評估，台灣空調工程中冰水管路保溫以橡膠發泡材料為首選，其閉孔防潮特性在高濕環境中的長期可靠度優於其他材料。大口徑管路或預算敏感的工程可採用玻璃棉搭配鋁箔防潮層。PIR 適用於管道間空間受限或需要更薄保溫層的場合。酚醛泡沫則保留給防火等級有特殊要求的應用。
三、保溫厚度計算方法
保溫厚度的計算是管路保溫設計的核心定量環節，需要同時滿足「防結露」與「經濟保溫厚度」兩項設計準則。
圓管保溫的熱傳遞模型
管路保溫的熱傳遞涉及三個串聯的熱阻：管內流體至管壁的對流熱阻、保溫層的傳導熱阻、以及保溫層外表面至環境的對流與輻射熱阻。對於單層保溫的圓管，單位長度的熱損失率 q（W/m）可由以下方程式計算[1]：
q = (Ti - To) / [1/(2πrihi) + ln(r2/r1)/(2πkins) + 1/(2πr2ho)]
其中 Ti 為管內流體溫度（°C）、To 為環境溫度（°C）、ri 為管內半徑（m）、r1 為管外半徑（m）、r2 為保溫層外半徑（m）、kins 為保溫材料熱傳導係數（W/m·K）、hi 為管內對流熱傳係數（W/m²·K）、ho 為保溫層外表面的綜合熱傳係數（包含自然對流與輻射，通常取 9 至 12 W/m²·K）。保溫厚度 δ = r2 - r1，是設計者需要決定的變數。在實務計算中，管內對流熱阻與管壁傳導熱阻相對於保溫層熱阻而言極小，通常可忽略不計，簡化後的計算式僅需保溫層傳導熱阻與外表面對流熱阻兩項。
臨界保溫半徑的概念
圓管保溫設計中有一個反直覺的現象：對於小口徑管路，增加保溫厚度有可能不減反增熱損失。這是因為保溫層增厚時，雖然傳導熱阻增加，但同時保溫層外表面積也增大，使外部對流散熱面積增加。當對流散熱面積增加的效應大於傳導熱阻增加的效應時，總熱損失反而上升。臨界保溫半徑 rcr 的計算公式為[7]：
rcr = kins / ho
以橡膠發泡材料為例，kins = 0.036 W/m·K、ho = 10 W/m²·K，則 rcr = 3.6 mm。由於空調管路的外半徑遠大於此臨界值（DN15 管的外半徑即已超過 10 mm），因此在空調工程實務中，增加保溫厚度必定能減少熱損失，臨界保溫半徑的限制不構成實際問題。然而，對於極細的儀表管路、感測器連接管或毛細管，設計者仍需留意此物理限制。此概念在傳熱學教科書中常被詳細推導，但在實際空調工程中幾乎不構成設計約束。
防結露厚度計算
冰水管路保溫厚度的最低要求由防結露條件決定：保溫層外表面溫度 Ts 必須高於環境空氣的露點溫度 Tdp。由熱平衡方程式，Ts 可表示為：
Ts = To - q / (2πr2ho)
令 Ts ≥ Tdp + ΔTsafety（安全餘量通常取 1°C 至 2°C），即可反算所需的最小保溫厚度。由於 r2 同時出現在熱阻項與散熱面積項中，此方程式需以迭代法求解，或利用 NAIMA 3E Plus 等專業軟體進行數值計算。不同管徑的防結露保溫厚度不同——小口徑管路因曲率效應，單位長度的保溫體積較大，所需厚度相對較薄；大口徑管路趨近於平板，曲率效應減弱，需要更厚的保溫層。
以下為高雄夏季非空調空間設計條件（環境溫度 33°C、RH 75%、露點溫度 28.2°C）下，冰水供水管（7°C）採用橡膠發泡保溫（k = 0.036 W/m·K）的防結露計算結果：
| 管徑 | 管外徑 (mm) | 計算最小厚度 (mm) | 建議設計厚度 (mm) | 保溫外表面溫度 (°C) |
|---|---|---|---|---|
| DN25 | 33.7 | 22 | 25 | 29.8 |
| DN50 | 60.3 | 26 | 30 | 29.5 |
| DN80 | 88.9 | 29 | 30 | 28.9 |
| DN100 | 114.3 | 32 | 40 | 30.1 |
| DN150 | 168.3 | 35 | 40 | 29.6 |
| DN200 | 219.1 | 38 | 40 | 28.8 |
| DN250 | 273.0 | 40 | 50 | 30.2 |
| DN300 | 323.8 | 42 | 50 | 30.0 |
上表清楚顯示，隨著管徑增大，所需的防結露保溫厚度逐漸增加。DN250 以上的大口徑冰水管路在高雄的高濕環境下，40 mm 的保溫厚度已接近臨界值，建議採用 50 mm 以提供足夠的安全餘量。設計者應注意，上表是以非空調空間（管道間、機房）的環境條件計算；若管路位於室內空調空間（26°C、60% RH、露點 17.6°C），所需保溫厚度將大幅降低，DN100 管路僅需約 13 至 16 mm 即可防止結露[2]。
經濟保溫厚度
防結露厚度是保溫設計的最低門檻，而經濟保溫厚度（Economic Insulation Thickness）則從全生命週期成本的角度，尋求保溫材料投資成本與能源節省效益之間的最佳平衡點[7]。保溫厚度增加時，材料與施工成本線性增長，但單位厚度帶來的能源節省效益則遞減（邊際效益遞減原則）。經濟保溫厚度即為「增加最後一單位厚度的邊際成本 = 該厚度帶來的邊際能源節省價值」的均衡點。計算時需輸入的參數包括：保溫材料與施工的單位成本、能源單價（電費）、冰水主機的 COP 值、設備使用年限、折現率與年運轉時數等。在能源價格持續上漲的趨勢下，經濟保溫厚度會偏向較厚的方向。實務中，多數空調工程的保溫厚度取決於防結露要求，因為在台灣高濕環境下，防結露所需的厚度通常已接近或超過經濟保溫厚度。
四、ASHRAE 90.1 管路保溫要求
ASHRAE Standard 90.1[2] 是全球最被廣泛採用的建築節能規範，其 Section 6.4.4.1 對暖通空調系統的管路保溫厚度有明確的最低要求。台灣的建築節能法規雖未直接引用 ASHRAE 90.1，但多數專業設計案均以此標準作為保溫設計的基準。
依管徑與溫度範圍的最低保溫厚度
ASHRAE 90.1 將管路依運轉溫度分為數個區間，並依管徑大小規定最低保溫厚度（以導熱係數 k = 0.040 W/m·K 的材料為基準）。以下為冰水管路（運轉溫度 4°C 至 16°C）的規範要求與台灣高濕環境的建議設計厚度：
| 管徑 | ASHRAE 90.1 最低厚度 | 台灣建議設計厚度 |
|---|---|---|
| DN25 以下 | 25 mm | 25 mm |
| DN25 ~ DN40 | 25 mm | 25 ~ 30 mm |
| DN50 ~ DN100 | 25 mm | 30 ~ 40 mm |
| DN125 ~ DN200 | 40 mm | 40 ~ 50 mm |
| DN250 以上 | 40 mm | 50 mm |
對於熱水管路（運轉溫度 41°C 至 60°C），保溫厚度要求通常較冰水管路低一級，因為熱管沒有結露問題，保溫的主要目的是節約能源。值得注意的是，ASHRAE 90.1 規定的是最低要求，在台灣高濕環境下，僅滿足此最低標準可能無法有效防止結露，設計者需依據實際環境條件進行防結露驗算，並在必要時增加保溫厚度[8]。上表中「台灣建議設計厚度」即為考量高雄地區夏季設計日條件（乾球溫度 34°C、RH 80%、露點溫度 30°C）後的建議值。
等效厚度換算
ASHRAE 90.1 的保溫厚度以 k = 0.040 W/m·K 為基準。當實際使用的保溫材料 k 值不同時，需進行等效厚度換算。基本換算原則是維持相同的熱阻值（R 值）：若材料 k 值低於 0.040 W/m·K（如 PIR 的 k = 0.024 W/m·K），則所需厚度可等比例縮減；若材料 k 值高於 0.040 W/m·K，則需增加厚度。對於圓管的精確換算需考慮管徑的曲率效應，不能簡單地以平板的線性比例換算。圓管保溫的熱阻為 ln(r2/r1)/(2πk)，其與厚度的關係為對數而非線性，因此在小管徑上換算誤差較大[2]。設計者可使用 ASHRAE 90.1 附錄中的等效厚度換算表，或以熱阻相等條件進行精確計算。
五、冷管與熱管保溫設計的差異
空調系統中的冷管（冰水管、冷媒液管）與熱管（熱水管、蒸汽管、冷媒排氣管）雖然都需要保溫，但設計的核心考量與施工要求有根本性差異。理解這些差異是正確進行保溫設計的前提。
冷管保溫：防潮是關鍵
冷管保溫的最大挑戰在於防潮——管內流體溫度低於環境露點溫度，環境中的水蒸氣在蒸氣壓差的驅動下，會持續從保溫層外側向內側滲透。以高雄夏季條件為例，環境空氣中的水蒸氣分壓約 3.77 kPa，而 7°C 管壁表面的飽和蒸氣壓僅 1.00 kPa，形成 2.77 kPa 的持續滲透驅動力。若水蒸氣穿透保溫層到達低溫的管壁表面，將在管壁處凝結成液態水，長期累積將造成：保溫材料含水率上升、隔熱性能劣化（導熱係數急增）、金屬管壁腐蝕加速、保溫層脫落。因此，冷管保溫設計的核心原則是在保溫層的「暖側」（外側）設置連續完整的防潮層（Vapor Retarder），阻斷水蒸氣的滲透路徑[4]。橡膠發泡材料因其閉孔結構本身即具備高度的防潮能力，可不需額外防潮層；玻璃棉與 PIR 管殼則必須依賴外層的鋁箔或聚乙烯膜防潮層，且防潮層的接縫密封品質至關重要。
熱管保溫：耐溫與膨脹收縮
熱管保溫不存在結露與防潮問題（管壁溫度高於環境露點），設計的核心考量轉為：保溫材料的耐溫等級（長期使用溫度需覆蓋管內流體最高溫度）、保溫層因溫度變化產生的膨脹收縮（需預留膨脹縫隙）、以及高溫環境下保溫材料的長期尺寸穩定性與強度保持率。一般空調熱水管路（45°C 至 60°C）使用橡膠發泡材料即可勝任；蒸汽管路（100°C 以上）則需採用玻璃棉、岩棉或矽酸鈣管殼等高耐溫材料。熱管保溫層的外保護層通常採用鍍鋅鐵皮或鋁皮，以提供機械保護與防止紫外線劣化，同時賦予整潔的外觀。
冷凝水管的保溫需求
空調系統中常被忽略的保溫對象是冷凝水排水管。空調末端設備（AHU、FCU）產生的冷凝水溫度約 10°C 至 15°C，當冷凝水管路穿越空調空間的天花板內時，若未施作保溫，管壁將結露滴水——這在實務中是極為常見的投訴項目。冷凝水管的保溫厚度通常取 13 mm 至 19 mm 的橡膠發泡材料即已足夠，因為管內流體溫度與冰水管相比高出許多，防結露的厚度需求較低。然而，冷凝水管的保溫經常在施工收尾階段被遺漏或草率處理，設計者應在施工圖面上明確標示冷凝水管的保溫範圍與厚度要求。
六、防結露設計：防潮層與接縫密封
防結露是冰水管路保溫設計中最核心的技術課題，而防潮層的完整性是防結露成敗的關鍵。ASTM C1616[8] 提供了管路保溫系統防結露設計的標準指引。
水蒸氣驅動力分析
在冰水管路保溫系統中，環境空氣的水蒸氣分壓遠高於管壁低溫表面的飽和蒸氣壓。這個蒸氣壓差構成了水蒸氣持續從外界向管壁方向滲透的驅動力。水蒸氣的滲透速率取決於保溫材料與防潮層的水蒸氣滲透阻力（以 μ 值或 Perm 值量化）。μ 值越高，材料對水蒸氣的阻擋能力越強——橡膠發泡材料的 μ 值高達 7,000 至 10,000，而玻璃棉的 μ 值僅約 1 至 2，兩者相差數千倍。這就是為何玻璃棉用於冷管保溫時必須依賴外加防潮層來彌補其自身防潮能力的不足[4]。防潮層的水蒸氣透過率以 Perm 值量化，數值越低越好：鋁箔複合貼面的 Perm 值約 0.02 至 0.05，聚乙烯膜約 0.06 至 0.16。
防潮層的類型與選用
常用的防潮層類型包括：
- 橡膠發泡材料本體：閉孔橡膠發泡材料本身的 μ 值高達 7,000 至 10,000，25 mm 厚的橡膠發泡層其水蒸氣滲透阻力已相當於一般金屬防潮層，可不需額外防潮層
- 鋁箔複合貼面（FPK Laminate）：貼附於玻璃棉或 PIR 管殼外表面的鋁箔/聚乙烯/牛皮紙複合層，Perm 值約 0.02 至 0.05，防潮性能優異，但鋁箔極薄容易被施工過程中的銳角或碰撞所刺穿
- 聚乙烯膜（PE Film）：厚度 0.1 至 0.2 mm 的聚乙烯薄膜，Perm 值約 0.06 至 0.16，防潮性能中等，成本較低，常用於次要管路或低溫差場合
- 防潮塗料（Mastic Coating）：塗刷於保溫層外表面的瀝青或合成橡膠塗料，適用於不規則形狀的管件處，可形成連續無接縫的防潮面
接縫密封的工程要求
防潮層的整體性能取決於最薄弱的環節——接縫。所有保溫材料的拼接縫、縱向接合縫、端部收口處、管路穿牆穿板處，都是水蒸氣可能滲入的通道。橡膠發泡材料的接縫需以專用溶劑型膠水全面塗布黏合，接縫處不得有未塗膠的空隙；正確的施工程序是在接縫兩面均勻塗膠，待膠水表面由光亮轉為半霧面（約 2 至 5 分鐘視環境溫度而定）後再行壓合，確保黏合強度達到最佳狀態。玻璃棉與 PIR 管殼的鋁箔接縫需以壓敏鋁箔膠帶搭接至少 50 mm 寬度，並以手動壓輪壓實確保無氣泡。管路穿越防火牆或樓板處，保溫層的端部必須以防火泥或彈性密封膠封閉，同時滿足防潮與防火要求[8]。
閥門、法蘭與管件的特殊處理
閘閥、蝶閥、Y 型過濾器、法蘭接頭等不規則形狀的管件處，是保溫工程中最容易產生結露的部位。這些部位形狀複雜，難以使用預製管殼包覆，通常需以橡膠發泡片材手工裁剪包覆，再以專用膠水密封所有接縫。設計時應注意：閥件保溫的厚度不得小於相鄰管路保溫的厚度；需要定期拆卸維修的法蘭處可採用可拆卸式保溫套（Removable Insulation Jacket），以便於維修操作而不破壞整體保溫系統。在台灣的高濕環境中，接縫密封的施工品質是保溫系統長期成敗的最關鍵因素——即使保溫材料與厚度的選擇完全正確，一處未密封的接縫就足以導致局部結露與保溫劣化。
七、台灣高濕氣候的保溫設計特殊考量
台灣位於亞熱帶海島型氣候區，夏季高溫高濕的環境條件對管路保溫設計構成了比溫帶地區更為嚴苛的挑戰。設計者不能直接套用北美或歐洲規範的建議厚度，需依據本地氣候條件進行調整。
設計條件差異
以高雄為例，夏季設計日條件為：乾球溫度 34.2°C、濕球溫度 28.0°C、相對濕度約 80%、露點溫度約 30.1°C[9]。相較之下，美國中部城市如亞特蘭大（Atlanta）的夏季設計條件為：乾球溫度 34.4°C、濕球溫度 23.8°C、露點溫度約 21.5°C。兩地的乾球溫度相近，但高雄的露點溫度高出約 8.6°C，意味著冰水管路的保溫外表面溫度必須維持在更高的水準才能防止結露，直接轉化為更大的保溫厚度需求。粗略估算，在相同管徑與冰水溫度條件下，高雄所需的防結露保溫厚度比亞特蘭大多出 30% 至 50%。這也是為何直接引用 ASHRAE 90.1 的最低厚度而不進行防結露驗算，在台灣可能導致保溫設計不足。
全年高濕的持續滲透壓力
台灣不僅夏季高濕，即便在冬季與梅雨季節，環境相對濕度也經常維持在 70% 至 90% 之間。這意味著保溫層承受的水蒸氣滲透壓力幾乎全年不間斷，對防潮層的長期耐久性要求極高。在北美乾燥氣候區，冬季的低濕環境可部分「烘乾」保溫層在夏季累積的微量水分，形成自然的乾濕循環，但在台灣，保溫層內一旦滲入水分，幾乎沒有自然乾燥的機會，水分只會持續累積直至造成保溫失效[4]。因此，在台灣的空調保溫設計中，閉孔橡膠發泡材料的長期可靠度優勢更為凸顯——其閉孔結構從根本上杜絕了水蒸氣大量滲入材料內部的可能性。
非空調空間與屋頂管路
管道間、機房、屋頂等非空調空間的管路，由於環境溫濕度接近室外條件，保溫設計需按室外設計條件計算，不可引用室內空調空間的參數。以下為台灣不同空間環境條件的保溫設計參數對照：
| 管路位置 | 設計溫度 (°C) | 設計 RH (%) | 露點溫度 (°C) | DN100 建議厚度 (mm) |
|---|---|---|---|---|
| 室內空調空間 | 26 | 60 | 17.6 | 19 |
| 室內非空調空間（管道間） | 33 | 75 | 28.2 | 40 |
| 屋頂（有遮陽） | 35 | 80 | 31.0 | 50 |
| 屋頂（無遮陽、夜間） | 35 | 85 | 32.0 | 50 |
設置於屋頂的冰水管路面臨日間太陽輻射加熱與夜間快速降溫的劇烈溫度循環，白天管路外保護層表面溫度可達 60°C 至 70°C，夜間則可能降至 20°C 以下。這種溫度循環會加速保溫材料的老化、導致防潮層接縫因熱脹冷縮而開裂，以及在凌晨時段因外界溫度驟降至露點以下而發生結露。屋頂管路的保溫設計需特別注意：採用抗紫外線的外保護層（鋁皮或 PVC 外殼）、保溫厚度按屋頂條件（而非室內條件）計算、以及接縫密封採用能承受溫度循環的彈性膠材。在高雄沿海地區，屋頂管路的外保護層還需考慮鹽害腐蝕問題，建議採用 SUS 304 不鏽鋼皮或耐候型 PVC 外殼。
梅雨季節與颱風期間的特殊風險
台灣每年 5 月至 6 月的梅雨季以及 7 月至 10 月的颱風季節，對管路保溫系統構成額外的挑戰。梅雨季節的連續多日高濕環境（RH 常達 90% 以上）使保溫層承受的水蒸氣滲透壓力達到全年最大值。颱風帶來的暴雨與強風可能損壞屋頂管路的外保護層，暴露出的保溫材料在風雨中浸泡後將嚴重劣化。對於重要設施（如醫院、資料中心），建議在颱風季後對屋頂管路保溫進行專項巡檢，及時修復受損部位。此外，颱風後建築物的吊頂空間可能因屋頂漏水而短暫處於極高濕度狀態，管道間內的管路保溫接縫若有微小缺陷，在此期間特別容易發生結露並引發保溫層劣化的惡性循環。
八、施工品質管控與常見缺陷
管路保溫的施工品質直接決定了保溫系統的長期效能。在工程實務中，保溫失效的案例絕大多數並非材料本身的問題，而是施工品質不佳所致。以下彙整常見的施工缺陷與品質管控要點。
常見施工缺陷
- 接縫未密封或密封不完整：這是最常見也是最致命的缺陷。橡膠發泡材料的縱向接合縫僅以膠帶固定而未塗膠黏合，或塗膠後未等膠水達到適當黏性即行壓合，導致接縫處黏合強度不足而在使用中逐漸開裂。玻璃棉管殼的鋁箔搭接處未以膠帶密封或膠帶搭接寬度不足，形成水蒸氣滲入的通道
- 閥門、法蘭與管件處保溫缺漏：閘閥、蝶閥、Y 型過濾器、法蘭接頭等不規則形狀的管件處，因施工困難而被省略保溫，形成「冷橋」效應——熱量經由未保溫的金屬表面大量傳入，不僅造成該處嚴重結露，更使鄰近保溫層端部的管壁溫度降低而擴大結露範圍[10]
- 吊架處的保溫處理不當：管路吊架穿越保溫層的位置，若未以保溫墊木（Insulation Saddle）隔離金屬吊架與管壁，金屬吊架將成為熱橋，在吊架接觸管壁處造成結露。保溫墊木的材質應選用硬質高密度保溫材料（如硬質酚醛泡沫或高密度 PIR），密度需足以承受管路荷載而不壓塌
- 保溫層遭機械損傷未修復：在管路系統的後續施工階段（電氣、消防管路安裝），保溫層常因其他工種的施工碰撞而破損，若未及時修復，破損處將長期暴露並發生結露，進而損害周圍保溫層的完整性
- 管路穿牆穿板處未收口密封：冰水管路穿越牆壁或樓板時，保溫層的切斷端部未以密封膠或防潮塗料封閉，使水蒸氣從端部截面滲入保溫層內部，在管壁附近凝結並逐漸擴散
缺陷嚴重度分級與處置
為便於工程管理，保溫施工缺陷可依嚴重度分為三級：
| 缺陷等級 | 說明 | 典型案例 | 處置方式 |
|---|---|---|---|
| A 級（重大） | 將導致大面積結露或保溫系統失效 | 閥門整段未保溫、防潮層大面積破損、保溫厚度嚴重不足 | 立即拆除重做 |
| B 級（一般） | 可能導致局部結露或保溫性能降低 | 接縫密封不完整、吊架處未做斷熱處理、末端收口不密 | 限期修復 |
| C 級（輕微） | 影響外觀或長期耐久性但短期無結露風險 | 保溫層表面不平整、外保護層固定帶鬆動、標示不清 | 整改記錄 |
施工品質管控要點
建立系統化的保溫施工品質管控程序是確保長期效能的關鍵：
- 材料進場檢驗：核對保溫材料的品牌、規格、厚度與 k 值證明文件，確認材料的防火等級符合設計要求。橡膠發泡材料應檢查閉孔率與水蒸氣透過率的測試報告，不接受來路不明或無檢測數據的替代品
- 施工環境管控：橡膠發泡材料的膠水黏合需在適當的溫度與濕度條件下施作（通常要求環境溫度 10°C 至 35°C、管壁表面乾燥無油污），過低的溫度會延遲膠水固化，過高的濕度會影響黏合強度。雨天或管壁有凝結水時不宜施工
- 接縫密封檢查：逐段檢查所有接縫的密封狀態，包括縱向接合縫、環向拼接縫與端部收口。橡膠發泡材料的接縫應呈現均勻的膠水溢出痕跡，表示膠水已充分塗布且壓合密實
- 管件與吊架特殊部位檢查：逐一檢查所有閥門、法蘭、三通、變徑管、管路吊架與穿牆穿板處的保溫完整性，確認無遺漏或缺陷。可使用紅外線熱像儀在系統運轉後進行全面掃描，快速識別肉眼不可見的保溫薄弱點
- 保溫完成後的保護措施：保溫施工完成後，應設置警示標誌提醒後續工種施工人員避免碰撞損傷保溫層。在管道間與機房等空間，可在保溫層外加裝薄鋁皮或 PVC 保護殼提供機械保護
紅外線熱像儀檢測
紅外線熱像儀（Infrared Thermography）是保溫工程驗收中最有效的非破壞性檢測工具。在冰水系統運轉狀態下，以熱像儀掃描管路保溫的外表面：保溫完好的區域呈現均勻的溫度分佈（接近環境溫度），而保溫缺陷（厚度不足、接縫不密、冷橋點）則會在熱像圖上顯示為明顯的低溫區域（「冷點」）。熱像儀檢測可快速識別肉眼不可見的隱蔽缺陷，特別適用於已完成裝修的天花板內管路。建議在系統試車運轉穩定後 24 小時進行全面的熱像儀檢測，並以熱像圖建立基線記錄，作為後續維護管理的參照依據。此外，每年至少進行一次定期熱像儀巡檢，重點檢查吊架處、閥件處、穿越結構處等高風險部位，發現結露跡象時應立即修復，避免局部劣化擴散至整段管路。
保溫系統的能源效益分析
量化保溫系統的節能效益有助於業主理解保溫投資的經濟價值。以一套 300 冷凍噸的冰水系統為例，冰水管路總長 150 m（DN150 主管 80 m + DN100 分支管 70 m），假設冰水供水溫度 7°C、環境溫度 32°C。若完全不保溫，管路每小時的冷量損失約 45 kW，以主機 COP 5.0 計算，每小時額外耗電 9 kW，全年運轉 3,000 小時則額外耗電 27,000 kWh，以電價 4.0 元/kWh 計算，年增電費約 108,000 元。施作 40 mm 橡膠發泡保溫後，管路冷量損失降至約 3 kW，節省率超過 93%。保溫工程的材料與施工成本約 250,000 至 350,000 元，投資回收期僅約 2.5 至 3.5 年，此後每年持續產生超過 100,000 元的電費節省效益[2]。
除了直接的能源節省外，良好的保溫設計還帶來以下間接經濟效益：避免結露造成的天花板裝修維修費用（每次局部修復約數千至數萬元）、減少因結露導致的黴菌滋生及相關的室內空氣品質投訴處理成本、延長管路系統的使用壽命（避免管壁因結露水腐蝕而提前更換）。考量保溫系統的設計使用壽命可達 15 至 20 年，其全生命週期的淨經濟效益極為可觀，是空調工程中投資報酬率最高的項目之一。
結語
管路保溫設計是空調工程中兼具熱力學理論與施工實務的專業領域。從保溫材料的選型比較（橡膠發泡的閉孔防潮優勢、玻璃棉的高耐溫低成本、PIR 的超低導熱係數、酚醛泡沫的優異防火性能），到保溫厚度的定量計算（臨界保溫半徑、防結露厚度、經濟保溫厚度）；從 ASHRAE 90.1 的規範要求與等效厚度換算，到冷管與熱管保溫設計的根本差異；從防潮層與接縫密封的系統性設計，到台灣高濕氣候的特殊挑戰——每一個環節都需要扎實的工程知識與豐富的現場經驗。
保溫系統作為空調工程的「隱形節能屏障」，其設計品質與施工品質直接影響系統的能源效率、運轉可靠度與建築物的使用品質。在能源成本持續攀升與淨零碳排的時代趨勢下，投資高品質的管路保溫設計與施工，是回報率最高的空調節能措施之一。對於空調配管設計的更多工程面向，可延伸閱讀空調配管設計指南；關於防結露的深度解析，請參閱露點溫度與防結露工程對策。
