你知道大樓空調系統正在浪費多少電嗎？根據經濟部能源署的統計，台灣商業建築的空調系統平均能耗佔總用電量的 40–60%[1]，而其中 20–35% 屬於「可避免的浪費」——來自老舊設備效率衰退、控制策略失當、管路保溫劣化、以及過度設計的冗餘容量。能源稽核（Energy Audit）正是將這些隱藏浪費轉化為具體節能方案與投資回收數字的工程方法。本文以 ASHRAE Standard 211[2] 為框架，完整解析空調系統能源稽核的三個層級、量測技術、基準線分析，以及台灣商業建築的實務應用。

一、為什麼需要能源稽核？

能源稽核不是「看看電費帳單」這麼簡單。它是一套結構化的工程診斷流程，目的是回答三個核心問題：

  • 能源去了哪裡？——建立能源流向圖（Energy Flow Diagram），將總用電量拆解到各子系統（冰水主機、泵浦、冷卻塔、空調箱、照明、動力等），讓每個設備群組的耗電佔比一目了然
  • 哪些能源被浪費了？——透過基準比較（Benchmarking）與量測數據，識別效率偏低或運轉不合理的環節，區分「必要耗能」與「可避免浪費」
  • 改善的優先順序與投資報酬率？——針對每個節能機會計算預期節能量、改善成本與投資回收期（Payback Period），排出執行優先序，讓有限的預算發揮最大效益

對建築業主而言，能源稽核的價值不僅在於「知道浪費了多少」，更在於提供一份有工程數據支撐的「節能投資計畫書」——讓決策者知道花多少錢、省多少電、多久回本。

在台灣，《能源管理法》要求契約容量 800 kW 以上的能源大戶每年進行能源查核申報，而能源稽核正是達成法規要求的最有效手段。更重要的是，隨著 2025 年台灣碳費正式開徵，建築的碳排放與能耗直接掛鉤。一份完整的能源稽核報告不僅能降低電費，更是碳盤查與減碳路徑規劃的數據基礎。

二、ASHRAE Standard 211：三級能源稽核框架

ASHRAE Standard 211-2018《Standard for Commercial Building Energy Audits》[2] 是全球最被廣泛採用的商業建築能源稽核標準。它定義了三個層級的稽核深度，每個層級在時間投入、量測密度與分析精確度上逐級遞增。選擇哪個層級取決於建築規模、預期改善投資金額，以及業主對分析精確度的要求。

Level I：初步能源巡檢（Preliminary Energy Use Analysis）

Level I 是最快速的能源體檢，通常在 1–2 天內完成。它的角色類似於健康檢查中的「基本體檢」——快速掃描，找出明顯的異常。核心工作包括：

  • 能源帳單分析：蒐集過去 12–36 個月的電費與燃料費帳單，計算年度 EUI（Energy Use Intensity，單位樓地板面積年耗能量，kWh/m2/年），並與同類型建築的基準值比較。同時分析月度用電趨勢，識別異常尖峰或基載偏高的月份
  • 現場巡查（Walk-Through）：目視檢查空調設備的運轉狀態、控制設定、保溫狀況，以及明顯的能源浪費現象。常見發現包括：冰水泵 24 小時運轉但夜間無空調需求、冷卻水塔填料可見結垢或藻類生長、空調箱濾網嚴重堵塞、管路保溫破損或脫落
  • 設備清單建立：記錄主要空調設備的廠牌、型號、額定容量、安裝年份與運轉時數，初步評估設備效率與剩餘壽命。對超過 15 年的冰水主機、超過 10 年的變頻器，標記為「建議詳細評估」
  • 節能機會識別：列出「低成本/零成本」（Low-Cost / No-Cost）的改善機會，如調整運轉時間表、修正溫度設定點、修復明顯的保溫破損、關閉不必要的設備運轉
  • 初步節能量估算：以經驗法則或簡易計算，估算各項節能機會的年度節能量與電費節省金額，讓業主初步了解節能潛力的量級

Level I 的產出是一份「節能機會清單」，標示每個機會的預估節能量、改善難度與建議優先序，供業主決定是否進入更深入的 Level II 分析。這個階段的投資通常在 5–15 萬元之間，視建築規模而定。對許多中小型建築而言，Level I 發現的低成本改善措施已足以帶來可觀的節能效益。

Level II：能源調查與工程分析（Energy Survey and Engineering Analysis）

Level II 是最常被執行的稽核層級，耗時約 2–4 週，適用於需要具體改善方案與投資回收分析的專案。在 Level I 的基礎上，大幅增加量測密度與分析深度：

  • 短期量測：在關鍵設備上安裝電力記錄器、溫度記錄器、流量計等儀器，進行 1–2 週的連續量測，取得設備的實際運轉效率與負載曲線。量測數據是工程計算的基礎，也是日後驗證節能效果的比較基準
  • 能源模型建立：依據量測數據建立各子系統的能耗模型，將年度總用電量拆解至各設備群組（End-Use Breakdown）。典型的拆解結構為：冰水主機 35–45%、冰水泵 8–12%、冷卻水泵 5–8%、冷卻水塔風車 3–5%、空調箱風車 15–20%、照明 10–15%、其他動力 5–10%
  • 改善方案工程計算：針對 Level I 識別的節能機會進行詳細的工程計算，包括設備效率提升量、運轉時數變化、電費節省金額。每項改善方案都需要明確的計算過程與假設條件
  • 財務分析：計算每項改善方案的初始投資、年度節能效益、簡單投資回收期（Simple Payback）、淨現值（NPV）與內部報酬率（IRR）
  • 互動效應分析：評估多項改善措施同時執行時的互動效應——例如照明 LED 化會降低室內發熱量，減少空調冷負荷約 5–8%
  • 實施優先序排列：依據投資回收期、技術複雜度與施工影響，將改善措施分為「立即執行」、「短期規劃」、「中期規劃」與「長期規劃」四個階段

Level II 的產出是一份完整的「節能改善方案報告書」，包含每項措施的技術規格、預期節能量、投資金額與回收期。這是大多數節能改善專案與 ESCO 合約的技術基礎[3]。投資金額通常在 15–50 萬元之間，但產出的改善方案價值往往是稽核費用的 10–50 倍。

Level III：詳細工程分析（Detailed Analysis of Capital-Intensive Modifications）

Level III 專門針對資本密集的重大改善方案（如整廠冰水主機汰換、冰水系統重新設計、大樓空調系統全面更新），提供最高精確度的分析。額外工作包括：

  • 長期量測：在關鍵設備上進行 4–12 週甚至整年的連續量測，涵蓋不同季節與負載條件，確保數據能代表全年運轉狀態
  • 建築能源模擬：使用 EnergyPlus、eQUEST 或 TRACE 700 等專業軟體建立全建築能源模型[4]，輸入建築外殼參數、內部發熱量、使用排程與氣象資料，模擬各改善方案在不同氣候條件與運轉情境下的節能效果
  • 模型校正（Calibration）：將模擬結果與實際能耗帳單進行校正，確保模型的月度誤差在 ±15% 以內、年度誤差在 ±10% 以內（依 ASHRAE Guideline 14 標準）
  • 敏感度分析：評估關鍵變數（電費單價、使用率變動、氣候變化、設備效率衰退速率）對節能效益的影響，提供最佳案例、基準案例與最差案例的三重預測
  • 生命週期成本分析（LCCA）：考慮設備壽命期間的維護成本、效率衰退、冷媒替代、殘值等因素，計算 15–20 年的完整生命週期成本
  • 風險評估：量化節能量預測的不確定性範圍（通常以信賴區間表示），為 ESCO 績效保證合約提供合理的保證值與風險分擔依據

Level III 的投資通常在 50–200 萬元以上，適用於投資金額超過 500 萬元的重大改善專案，或需要精確基準線的 ESCO 績效保證合約。雖然費用較高，但對大型投資案而言，精確的分析可以避免數百萬元的決策錯誤。

三、能源基準線分析：EUI、kW/RT 與 COP 趨勢

能源稽核的第一步是建立「基準線」——先知道現在的表現，才能量化改善的空間。基準線分析有兩個面向：一是與同類建築的「橫向比較」（Benchmarking），二是與自身歷史數據的「縱向追蹤」（Trending）。以下是空調系統最重要的三個基準指標。

EUI：建築能源使用強度

EUI（Energy Use Intensity）= 年度總耗電量 / 總樓地板面積（kWh/m2/年），是衡量建築整體能源效率的首要指標。台灣各類商業建築的 EUI 基準值如下[5]：

  • 一般辦公大樓：150–250 kWh/m2/年（節能標竿值約 130 kWh/m2/年）
  • 百貨商場：300–500 kWh/m2/年
  • 醫院：250–400 kWh/m2/年
  • 旅館：180–320 kWh/m2/年
  • 學校（含空調）：80–150 kWh/m2/年
  • 資料中心：800–2,000 kWh/m2/年（因高密度 IT 負載）

若某辦公大樓的 EUI 為 280 kWh/m2/年，高出同類基準值上限 12%，即暗示有顯著的節能空間。但 EUI 只是總量指標，無法指出浪費在哪裡，需要進一步拆解至各子系統。

比較 EUI 時需注意使用時數、建築外殼性能與內部設備密度的差異——一棟每週營運 7 天的辦公大樓，其 EUI 自然高於僅營運 5 天的同類建築。因此，有些進階分析會採用「營運時間正規化 EUI」進行更公平的比較。

kW/RT：冰水系統效率指標

kW/RT（千瓦 / 冷凍噸）是衡量整體冰水空調系統效率的核心指標，涵蓋冰水主機、冰水泵、冷卻水泵與冷卻水塔的總耗電量。計算方式為：

kW/RT = （主機 + 冰水泵 + 冷卻水泵 + 冷卻塔風車）總功率 / 實際冷凍噸數

台灣商業建築冰水系統的 kW/RT 基準值[6]：

  • 高效系統（新建/大規模改善後）：0.65–0.80 kW/RT
  • 一般系統（10 年以內）：0.80–1.00 kW/RT
  • 老舊系統（15 年以上）：1.00–1.40 kW/RT
  • 嚴重劣化系統：> 1.40 kW/RT

一座 kW/RT 為 1.20 的老舊系統，若改善至 0.75 kW/RT，節能率達 37.5%。以 500 RT 系統、年運轉 2,500 小時、平均負載率 60% 計算，年度節省電費約為：500 × 0.60 × (1.20 − 0.75) × 2,500 × 4.0（元/kWh）= 135 萬元。

量測 kW/RT 時需特別注意：應在穩態運轉條件下量測（主機啟動後至少運轉 30 分鐘），且需同時記錄冷卻水進水溫度與冰水出水溫度等邊界條件，才能進行有意義的比較。不同邊界條件下的 kW/RT 無法直接比較。

COP 趨勢分析

COP（Coefficient of Performance）是冰水主機效率的即時指標。能源稽核中最有價值的不是單點 COP 值，而是「COP vs. 負載率」與「COP vs. 時間」的趨勢圖：

  • COP vs. 負載率曲線：比對原廠性能曲線與實測數據，若實測 COP 在各負載點均低於原廠值 15% 以上，代表設備效率已顯著衰退（可能原因包括冷凝器結垢、冷媒洩漏、壓縮機磨損、控制邏輯異常）
  • COP vs. 時間趨勢：追蹤同一負載條件下 COP 的長期變化。若 COP 以每年 1–2% 的速率下降，屬正常老化；若突然下降 5% 以上，可能有設備故障需要排查
  • 多台主機比較：同一系統中不同主機的 COP 差異，可識別效率最差的機台作為優先改善標的。實務中常見同廠牌、同年份的主機，COP 差異達 20% 以上
  • IPLV/NPLV 加權分析：單點全載 COP 無法反映部分負載效率。ASHRAE Standard 550/590 定義的 IPLV（Integrated Part Load Value）以 25%/50%/75%/100% 四個負載點加權計算，更能反映空調系統大部分時間在部分負載運轉的實際效率

四、量測儀器與技術

「沒有量測，就沒有管理」——能源稽核的核心是量測數據。量測的精確度直接決定稽核結論的可靠度。以下是空調系統稽核最常用的量測儀器與其應用場景。

電力量測

  • 三相電力分析儀：勾錶式安裝於設備電力饋線上，量測即時功率（kW）、電流（A）、電壓（V）、功率因數（PF）與諧波含量（THD）。典型應用為量測冰水主機、泵浦的實際運轉功率，並以 15 分鐘間隔記錄 1–2 週的功率曲線。建議選用精度 ±1% 以內的儀器
  • 電能記錄器（Energy Logger）：長期安裝於配電盤內，累計記錄各迴路的用電量（kWh），用於建立子系統的能耗拆解。有些型號支援多迴路同時量測，可一次安裝於主配電盤，同時記錄 8–16 個迴路的用電數據
  • 電力品質分析儀：檢測電壓不平衡、諧波失真、功率因數過低等問題——電壓不平衡 2% 即可造成馬達效率下降 5–8%[7]，功率因數低於 0.85 則會被台電加收無效電力附加費

溫度量測

  • 管壁式溫度記錄器：以束帶固定於冰水供水管與回水管外壁，搭配導熱膏提升接觸熱傳，長期記錄供回水溫差（Delta-T）。正常冰水系統的 Delta-T 應為 5°C 左右（設計值 7/12°C），若長期低於 3°C，代表流量過大或負載過低，系統效率不佳
  • 熱電偶 / RTD 探棒：插入式量測，精確度可達 ±0.1°C，遠優於管壁式的 ±0.5–1.0°C，適用於需要精確溫差數據的 Level III 稽核。安裝時需在管路上設置溫度井（Thermowell）

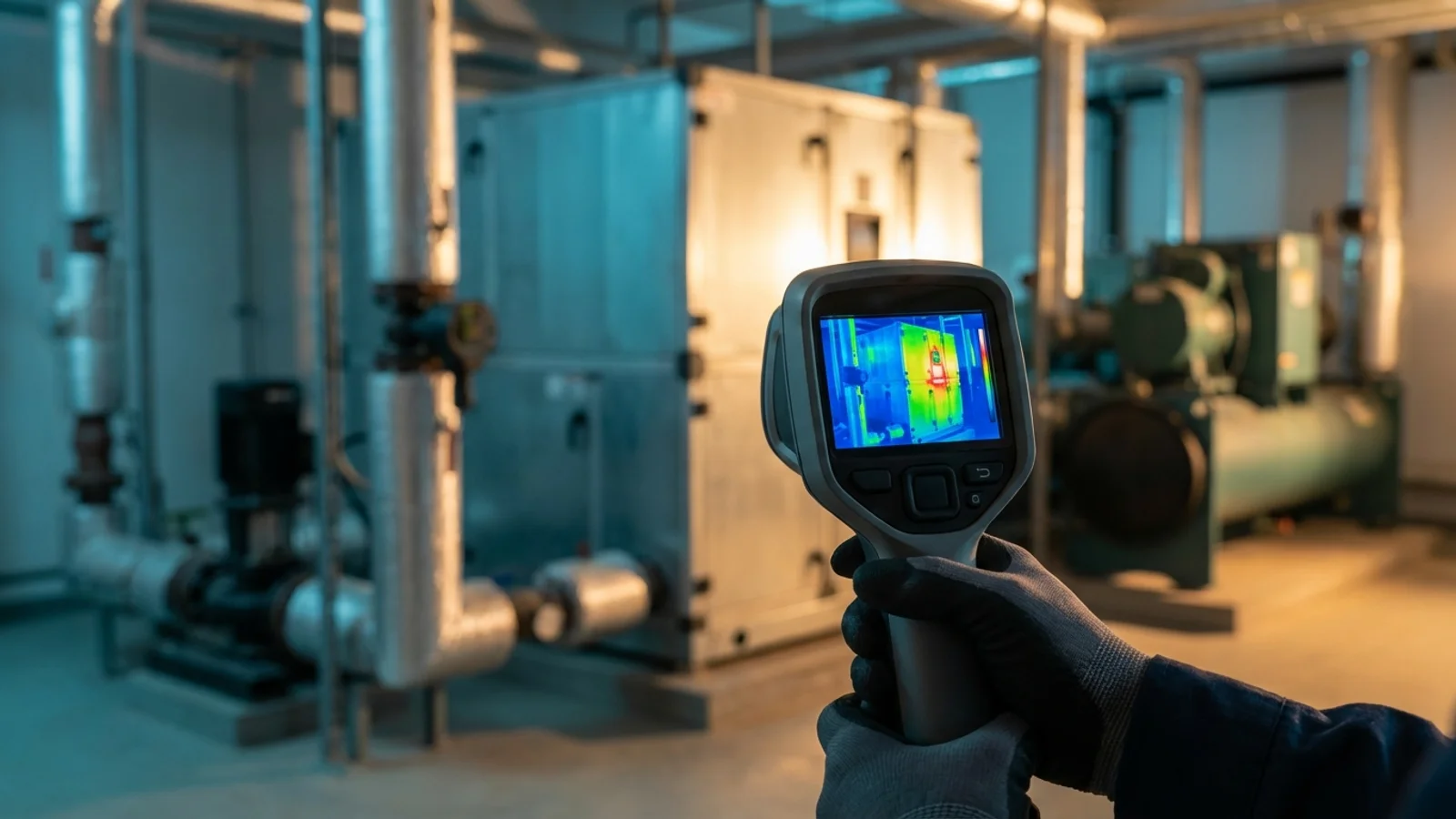

  • 紅外線熱像儀：非接觸式快速掃描，可偵測管路保溫缺陷、設備過熱、閥件洩漏、電氣端子鬆動等問題。一段保溫劣化的冰水管路，其表面溫度會從正常的外表面溫度（約 25°C）降至 15°C 以下，代表大量冷能損失與結露風險
  • 多點溫度記錄系統：由中央記錄器搭配多支無線溫度探頭組成，可同時監測冰水供/回水、冷卻水供/回水、空調箱出風溫度等 10–20 個測點，自動記錄並匯出 CSV 數據供分析

流量量測

  • 超音波流量計（Clamp-On Ultrasonic）：非侵入式安裝於管壁外側，利用渡越時間差（Transit-Time）原理量測管內液體流速，可計算冰水或冷卻水流量（LPM 或 m3/hr）。優點是不需要停機、不需要切管，是能源稽核最常用的流量量測方式。安裝時需確保直管段長度（上游 10D、下游 5D）以提高精度
  • 結合溫度與流量計算冷凍噸：冷凍能力（kW）= 流量（L/s）× 溫差（°C）× 4.186（水的比熱），這是現場計算冰水主機實際 COP 的核心公式
  • 電磁流量計：精度優於超音波流量計（±0.5% vs. ±2–3%），但需要停機切管安裝，通常僅在 Level III 稽核或永久監測系統中使用

空氣側量測

  • 風速計（熱線式 / 葉輪式）：量測風管內或出風口的風速，搭配截面積計算實際送風量（CMM）。比對設計風量可判斷風管系統是否有阻塞、風門設定錯誤或風車效率衰退
  • CO2 濃度計：量測室內 CO2 濃度作為新鮮空氣量的間接指標——若 CO2 持續低於 600 ppm（室外背景值約 420 ppm），可能代表外氣引入過多，造成不必要的空調負荷；若超過 1,000 ppm，則代表換氣不足
  • 數位壓差計：量測空調箱濾網前後壓差，壓差過高代表濾網阻塞，風車需額外做功，增加耗電。一般建議初效濾網壓差超過 125 Pa 即需更換
  • 溫濕度記錄器：監測室內溫濕度分佈，確認空調系統是否滿足設計條件。部分區域溫度過低代表過度冷卻，是常見的能源浪費來源

五、台灣商業建築常見的空調能源浪費模式

在高雄地區執行能源稽核的實務經驗中，以下六種浪費模式反覆出現，合計可佔空調系統總耗電量的 15–35%。認識這些模式，有助於在 Level I 巡檢階段快速鎖定問題。

1. 冰水泵浦過流量運轉

許多建築在設計階段為確保安全裕度，冰水泵的設計流量較實際需求大 20–40%。安裝完成後若未調整葉輪或加裝變頻器，泵浦將以過大的流量運轉，造成冰水溫差偏低（低於 3°C）、泵浦耗電偏高。依據泵浦親和定律（Affinity Laws），流量減少 20% 可降低泵浦功率約 49%[8]——這是因為功率與流量的三次方成正比。

診斷方式很簡單：量測冰水供回水溫差，若長期低於設計溫差的 60%，幾乎可以確定是過流量問題。進一步用超音波流量計確認實際流量，即可計算過流量的程度與節能潛力。

2. 冷卻水塔效率劣化

冷卻水塔的散熱效率直接影響冰水主機的冷凝溫度與 COP。常見問題包括：填料老化結垢導致散熱面積降低、風車皮帶鬆弛導致風量不足、噴嘴堵塞導致布水不均、水質管理不當導致生物膜附著。

冷卻水進水溫度每升高 1°C，冰水主機 COP 約下降 2–3%。在高雄夏季，一座維護不良的冷卻水塔可能使冷卻水溫度較設計值高出 3–5°C，造成主機 COP 下降 6–15%。然而冷卻水塔往往位於屋頂，是最容易被忽略維護的設備。

3. 多台主機運轉策略不當

擁有多台冰水主機的建築，常見「所有主機同時低負載運轉」的情況——例如三台 200 RT 主機各以 30% 負載運轉，總產出 180 RT。此時每台主機的 COP 處於低效區間（定頻螺旋機在 30% 負載時的 COP 可能僅為全載的 60–70%）。

正確做法是運轉兩台主機各以 45% 負載（或一台以 60% 負載加一台以 30%），讓主機運轉在效率較高的 40–80% 負載區間。主機開停順序的最佳化（Chiller Sequencing）是能源稽核中最常見且效益最顯著的控制策略改善之一。

4. 空調箱外氣量過多

外氣引入量應依據 ASHRAE Standard 62.1 或建築技術規則的換氣量規定。但許多建築的外氣風門缺乏自動控制或感測器回饋，長期以固定開度運轉，且往往偏大。

在高雄夏季，外氣溫度 33°C、相對濕度 75% 的條件下，每多引入 1 CMM（立方公尺/分鐘）的外氣，空調系統需額外處理約 1.2 kW 的顯熱與潛熱負荷。一棟辦公大樓若外氣量超標 30%，年度多耗電量可達 8–12%。導入需求控制通風（DCV）——以 CO2 感測器回饋控制外氣風門開度——是解決此問題最有效的方法。

5. 管路保溫劣化

冰水管路（7°C）的保溫若出現破損、脫落或受潮（保溫材吸水後熱傳導率大幅增加，可能從 0.035 W/mK 升至 0.07 W/mK 以上），會造成冰水在輸送過程中吸熱升溫。嚴重時冰水到達末端空調箱的溫度可能從設計的 7°C 升至 9–10°C，導致空調效果不佳，使用者將溫度設定更低，形成惡性循環。

在高雄的高濕環境下，保溫缺陷更會造成嚴重的結露問題——天花板內部的冷凝水滴落會損壞裝潢與電氣設備。熱像儀掃描是快速識別保溫缺陷的最有效工具，一次完整的管路熱像掃描通常在半天內可完成。

6. 定時排程與實際使用不符

空調系統的啟停時間表若未隨使用型態調整，容易出現「空調開了但沒人用」的空轉浪費。例如某辦公大樓的空調排程設定為 07:00 開機、19:00 關機，但實際員工到班時間為 08:30、離班時間為 17:30——每天多運轉 3 小時，年度多耗電約 15%。

週末與國定假日的排程設定也經常被忽略。更進階的做法是導入 CO2 感測器或人員偵測器，依據實際佔用率動態調整空調運轉，實現「有人才開、沒人就關」的精準控制。

六、節能改善方案與 ROI 分析

能源稽核的最終產出是一份按投資回收期排序的節能改善方案清單。以下以一棟典型的高雄市辦公大樓為例（總樓地板面積 8,000 m2，冰水系統 400 RT，年度空調用電 120 萬 kWh，電費單價 4.0 元/kWh），分析常見改善方案的效益。

低成本 / 零成本措施（投資回收期 < 1.5 年）

  • 優化運轉排程：依實際使用時段調整啟停時間，減少空轉時數。預估年節能 8–12 萬 kWh，節省電費約 32–48 萬元，投資約 5 萬元（控制系統設定調整），回收期 1–2 個月
  • 冰水出水溫度重設（Chilled Water Reset）：在過渡季節與低負載時段，將冰水出水溫度從 7°C 提高至 8–9°C，提升主機 COP 3–6%。預估年節能 4–7 萬 kWh，節省電費約 16–28 萬元，投資約 3–8 萬元，回收期 2–4 個月
  • 冷卻水塔維護優化：清洗填料、更換噴嘴、調整風車皮帶張力、強化水質管理。預估年節能 3–5 萬 kWh，節省電費約 12–20 萬元，投資約 8–15 萬元，回收期 6–12 個月
  • 主機運轉順序最佳化：調整多台主機的開停順序與負載分配，避免低負載運轉。預估年節能 3–5 萬 kWh，節省電費約 12–20 萬元，投資約 3–5 萬元，回收期 2–4 個月

中等投資措施（投資回收期 1.5–4 年）

  • 冰水泵與冷卻水泵加裝變頻器：依據系統負載自動調節泵浦轉速與流量。以兩台 15 kW 冰水泵為例，投資約 30–40 萬元，年節能 5–8 萬 kWh，節省電費約 20–32 萬元，回收期 1.5–2 年
  • 冷卻水塔風車加裝變頻器：依據冷卻水回水溫度自動調節風車轉速。投資約 15–25 萬元，年節能 2–4 萬 kWh，節省電費約 8–16 萬元，回收期 1.5–3 年
  • 管路保溫修復與升級：全面更換劣化保溫材，冰水管改用閉孔式橡塑保溫材（25 mm 厚以上），所有接縫處以專用膠帶密封防潮。投資約 30–60 萬元，年節能 3–6 萬 kWh，節省電費約 12–24 萬元，回收期 2–3 年
  • 全熱交換器導入：在外氣處理量大的空調箱加裝全熱交換器（ERV），回收排氣中的冷能與濕能，全熱交換效率可達 60–75%。投資約 40–80 萬元，年節能 5–10 萬 kWh，回收期 2–3 年
  • 需求控制通風（DCV）：安裝 CO2 感測器連動外氣風門控制器，依實際佔用率調節外氣量。投資約 20–40 萬元，年節能 4–8 萬 kWh，回收期 1.5–2 年

資本密集措施（投資回收期 4–8 年）

  • 冰水主機汰換：將 COP 4.0–4.5 的老舊主機更換為 COP 6.0–7.0 的高效變頻磁浮離心式主機。以 400 RT 為例，投資約 400–600 萬元，年節能 20–30 萬 kWh，節省電費約 80–120 萬元，回收期 5–7 年。搭配政府節能補助可縮短至 3.5–5 年
  • 冰水系統一次側/二次側分離：將定流量一次泵系統改為一次側/二次側變流量系統。投資約 150–250 萬元，年節能 8–15 萬 kWh，回收期 4–6 年
  • BMS 中央監控系統升級：導入現代化的建築管理系統，實現即時能耗監測、故障預警、最佳化控制。投資約 80–150 萬元，年節能 5–10 萬 kWh，回收期 4–6 年

綜合效益

若上述措施按優先序分階段執行，該棟建築的年度空調用電可從 120 萬 kWh 降至約 72–84 萬 kWh，節能率 30–40%，年度電費節省約 144–192 萬元。系統 kW/RT 從改善前的 1.15 降至 0.72–0.80，達到高效系統等級。以碳排係數 0.495 kgCO2/kWh 計算，年度減碳量約 178–238 公噸 CO2。

七、案例分析：高雄某辦公大樓能源稽核實務

以下為一個簡化的案例，說明 Level II 能源稽核的實際執行過程與發現。

建築概況

高雄市前鎮區，地上 12 層辦公大樓，總樓地板面積 10,500 m2，屋齡 18 年。冰水系統配置三台水冷式螺旋冰水主機（各 200 RT，原廠標稱 COP 5.2），冷卻水塔三台，一次泵定流量系統。年度總用電量 285 萬 kWh，其中空調系統約 171 萬 kWh（佔 60%），EUI 約 271 kWh/m2/年。

量測配置

現場安裝三台電力分析儀（分別監測三台主機）、四組管壁溫度記錄器（冰水供/回水各一組、冷卻水供/回水各一組）、一台超音波流量計（量測冰水總管流量），連續記錄兩週。同時進行熱像儀掃描與空調箱風量量測。

稽核發現

  • EUI 偏高：同區域同類辦公大樓的 EUI 中位數為 210 kWh/m2/年，該棟高出 29%，排名在同類建築的後 25%
  • 冰水系統 kW/RT = 1.28：遠高於一般系統的 0.80–1.00 基準值，其中主機佔 0.82、泵浦佔 0.32、冷卻塔佔 0.14
  • 主機 COP 衰退：三台主機的實測全載 COP 分別為 4.1（A 機）、3.8（B 機）、4.3（C 機），原廠標稱值為 5.2，平均衰退 22%。B 機冷凝器壓差偏高，疑似銅管結垢嚴重
  • 冰水溫差僅 2.8°C：設計值 5°C，代表實際流量較設計流量大 79%，三台冰水泵全速運轉，嚴重過流量
  • 冷卻水進水溫度偏高：夏季午間實測 34.5°C，設計值 32°C，冷卻水塔填料結垢嚴重，風車皮帶鬆弛
  • 空調排程過長：設定 06:30–20:00 運轉（13.5 小時），但多數樓層在 18:00 前已無人使用
  • 管路保溫缺陷：熱像儀掃描發現地下室機房至各樓層立管的保溫材有 12 處明顯破損或脫落

改善建議與預期效益

  • Phase 1（立即執行，投資 8 萬元）：調整排程為 07:30–18:30；重設冰水出水溫度為 8°C（過渡季）；冷卻水塔填料清洗與風車皮帶更換 → 預估年節能 28 萬 kWh，節省 112 萬元
  • Phase 2（第一年，投資 85 萬元）：三台冰水泵加裝變頻器、冷卻水塔風車加裝變頻器、管路保溫修復 → 預估年節能 18 萬 kWh，節省 72 萬元
  • Phase 3（第二至三年，投資 380 萬元）：汰換效率最差的 B 主機（COP 3.8），更換為 200 RT 高效變頻磁浮機（COP 6.5）；同時清洗 A、C 主機冷凝器 → 預估年節能 15 萬 kWh，節省 60 萬元

三個階段合計年度節能 61 萬 kWh（佔空調用電約 36%），年度節省電費 244 萬元，年度減碳 302 公噸 CO2。Phase 1 投資僅 8 萬元，一個月內回本。Phase 2 的回收期約 1.2 年。Phase 3 的投資回收期約 6.3 年，但考量 B 主機已使用 18 年、維修費用逐年攀升、以及 R-22 冷媒即將全面禁用的壓力，汰換的時機已經成熟。

八、能源稽核報告的關鍵要素

一份專業的能源稽核報告應包含以下要素，確保業主、設計單位與施工單位都能依據報告採取行動：

  • 建築基本資料：位置、用途、面積、屋齡、使用時段、人員密度
  • 能源帳單分析：12–36 個月的月度用電趨勢、EUI 計算與基準比較
  • 設備清冊：所有主要空調設備的規格、年份、運轉狀態評估
  • 量測數據摘要：各量測點的數據統計與關鍵趨勢圖
  • 能耗拆解：年度總用電量的子系統拆解與各子系統的效率評估
  • 節能機會清單：每項機會的技術描述、預期節能量、投資金額、回收期
  • 實施路線圖：按優先序排列的分階段改善計畫與時程
  • 量測驗證計畫：改善後如何量測實際節能量，驗證是否達到預期效果

報告的撰寫應以「讓非技術背景的決策者也能理解」為原則。技術細節放在附錄，主文著重於「問題 → 改善方案 → 效益 → 投資」的邏輯。清晰的表格與圖表（能耗拆解圓餅圖、改善方案比較表、投資回收時間軸）比大段文字更有說服力。

九、能源稽核的執行建議

對有意進行空調系統能源稽核的建築業主，以下提供幾點實務建議：

  • 先做 Level I 再決定深度：Level I 巡檢的投資門檻低（5–15 萬元），可快速判斷是否值得進行更深入的 Level II/III 分析。若 EUI 明顯高於基準值，或冰水系統 kW/RT 超過 1.0，通常代表有可觀的節能潛力
  • 選擇夏季尖峰期執行：空調系統的能耗問題在高負載運轉時最為顯著。在高雄地區，6–9 月的量測數據最能反映系統的真實效率。避免在過渡季節（3–4 月、10–11 月）執行量測，因為低負載數據難以反映系統的瓶頸
  • 委託獨立技師而非設備廠商：設備廠商的稽核報告難免傾向推薦自家產品。委託獨立的冷凍空調工程技師執行稽核，可確保分析的客觀性與方案的最適性[9]。獨立技師的角色是「建築的空調主治醫師」，為業主的利益提供最佳建議
  • 保留完整的量測記錄：稽核數據不僅用於當下的改善決策，也是未來 ESCO 合約基準線、節能量驗證（M&V）[10] 的重要依據。建議以電子檔案保存所有原始量測數據至少 5 年
  • 結合政府節能補助：經濟部能源署提供商業建築節能改善的補助與獎勵方案，能源稽核報告是申請補助的必要文件之一。部分縣市政府另有地方加碼補助，可進一步降低業主的投資門檻
  • 建立持續改善機制：能源稽核不應是一次性的活動。建議每 3–5 年進行一次完整稽核，中間每年透過能源帳單追蹤 EUI 趨勢，確保節能效果不會隨時間退化（Energy Drift）

結語

能源稽核是空調節能的起點，不是終點。它的價值在於將模糊的「感覺很耗電」轉化為精確的「哪裡浪費、浪費多少、改善多少、花多少錢、多久回本」。ASHRAE Standard 211 提供了國際通用的方法論框架，而台灣的商業建築——尤其在高雄這樣的炎熱潮濕氣候區——有著巨大的空調節能潛力等待被挖掘。

從我們的實務經驗來看，大多數商業建築透過 Level II 能源稽核所識別的改善方案，可實現 20–40% 的空調節能，其中低成本措施往往能在一年內回本。無論是新建案的能效驗證，還是老舊建築的改善規劃，一次扎實的能源稽核，往往是最值得的第一筆投資。
